射频电场校准系统—GTEM小室校准系统

GTEM小室的测试系统主要由小室主体、信号源、功率放大器、光纤监测设备等组成,小室主体尺寸为3900mm(L)x2050mm(W)x1350mm(H),可在10Hz-6GHz全频段内产生20V/m的电场强度,适用于射频探头的频率响应测试和各向同性测试。

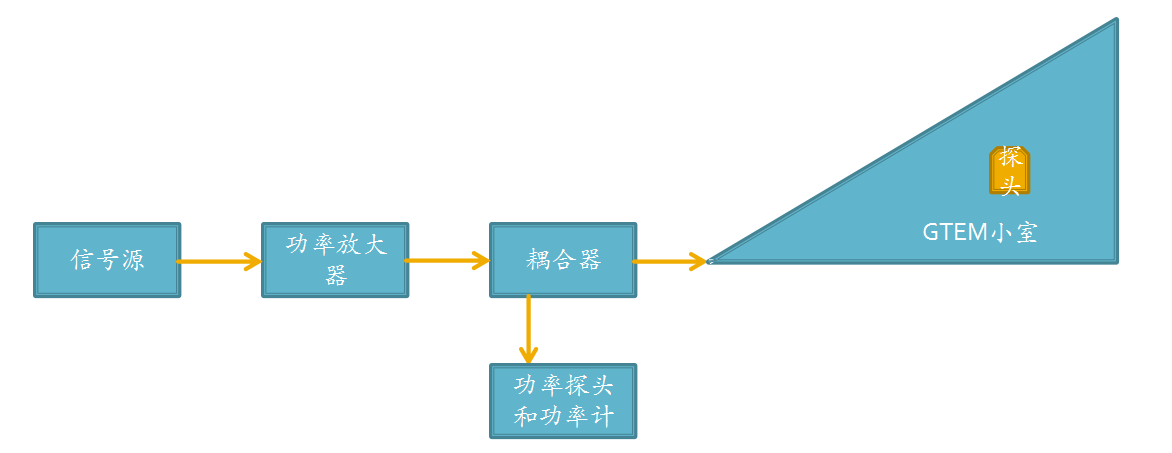

性能指标系统框图
校准参数频率电场强度
频率响应10Hz-6GHz20V/m
线性度—— 0.5V/m—40V/m
各向同性10Hz-6GHz20V/m
