广播电视发射台电磁环境检测解决方案

(1)通过对广播电视发射台周边环境的电磁辐射水平进行检测,了解发射台周边的居民住宅、医院、学校、办公楼及其他公众经常活动区域的电磁辐射水平,判断其是否符合国家相关标准。

(2)通过对广播电视信号强度和环境噪声进行测量,了解信噪比情况,判断其是否存在干扰问题。


方案概述检测对象检测依据检测仪器检测案例

(1)综合场强测量:快速判断发射台总体电磁辐射水平是否符合国家标准。

(2)选频场强测量:准确测量发射台中各个频率、各个天线的辐射强度,判定其是否达标。

(3)自动连续测量:对广播电视发射台的电磁辐射进行长期连续监测,掌握发射台在不同时段对环境的影响情况。

(4)无人机高空测量:采用无人机载电磁环境监测系统,对发射台前方进行不同空间高度的电磁辐射检测,了解发射台对周边高层住宅的电磁辐射影响情况。

(5)信噪比测量:采用接收机对广播电视信号强度和环境噪声进行测量,进行信噪比分析。


(1)长波、中波、短波广播发射台

(2)调频广播、电视发射台


《电视、调频广播场强测量方法》(GB/T14109-1993)

《辐射环境保护管理导则 电磁辐射检测仪器和方法》(HJ/T 10.2-1996)

《电磁环境控制限值》(GB8702-2014)



SEM-600电磁辐射分析仪配RF-06探头,是一款综合场强仪,测量频率范围为100kHz--6GHz,涵盖中波、短波、调频广播、电视的发射频率。综合场强测量可以快速了解同一个地方有多个发射天线的共同影响,快速判断环境状况。

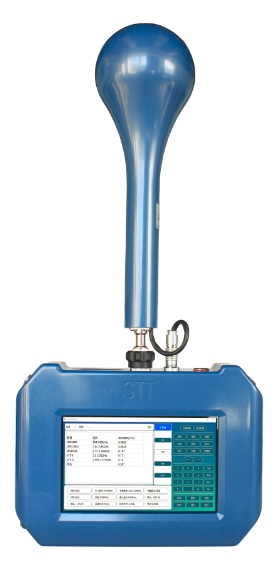

STT OS-4型电磁辐射选频分析仪配3501、3502探头,是一款选频场强仪,测量频率范围为100kHz--6GHz。可准确测量每一个发射天线的电磁辐射值,判断整体环境是否达标。

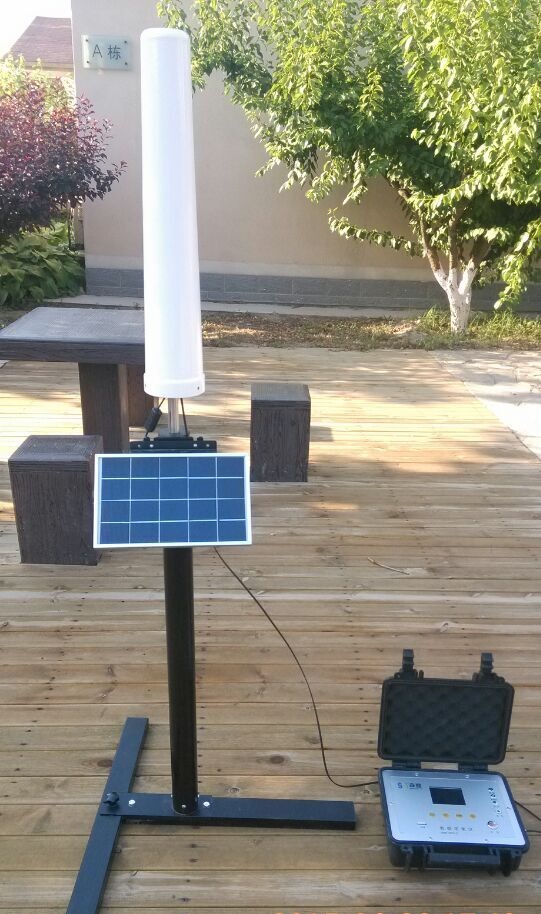

STT OS-6型、OS-8型自动监测站,测量频率范围为100kHz--6GHz。可对发射台周边电磁辐射环境进行长期连续监测,测量不同时段的电磁辐射水平,捕捉最大环境影响状况。






STTOS-2型无人机载电磁环境监测系统,可对发射台进行不同垂直高度的电磁辐射检测,一方面可以了解发射台实际场强分布图,另一方面可以了解发射台对高层住宅楼、办公楼的影响情况。





EHP200长中短波电磁场选频分析仪,测量频率范围为9kHz--30MHz。专门用于对长波、中波、短波广播发射台的检测,可根据需要设定不同频段进行选频测量。

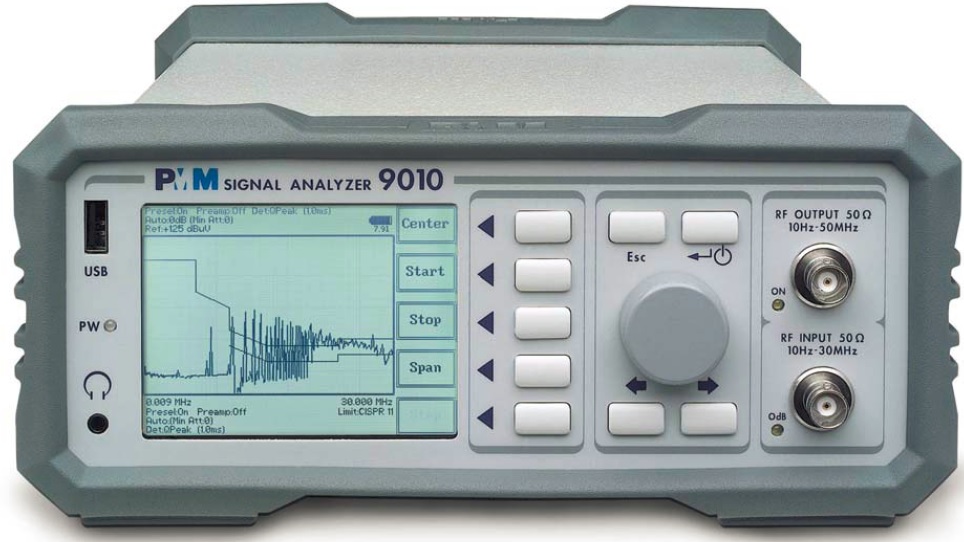

PMM9010/30P型测试接收机,可对环境中的广播电视信号信噪比进行检测。

中央广播电视塔环境调查检测

572短波台电磁环境检测

542中波台电磁环境检测

491中波、短波发射台电磁环境检测



  短波台自动检测与人工检测相结合

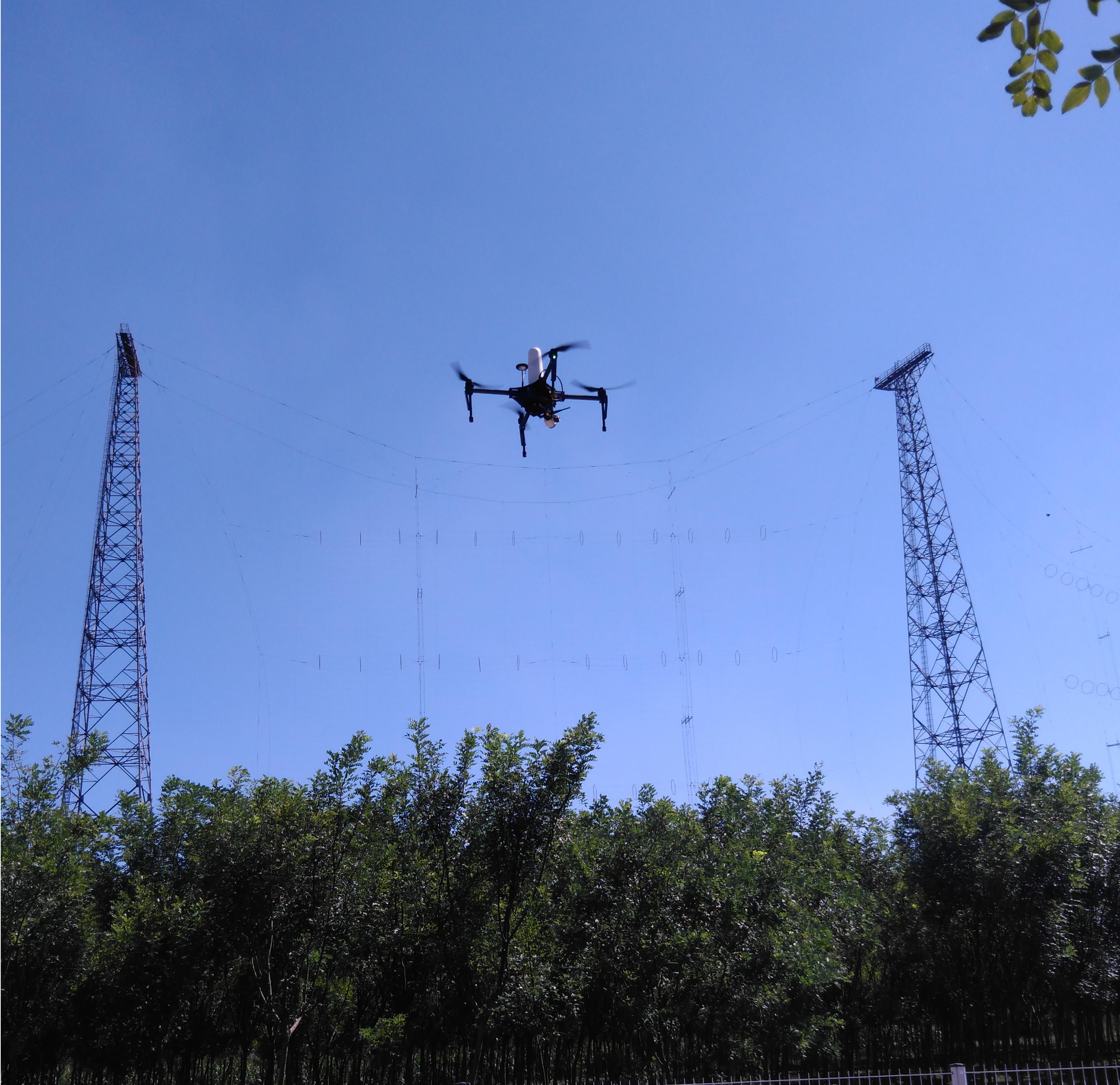

   短波台无人机检测

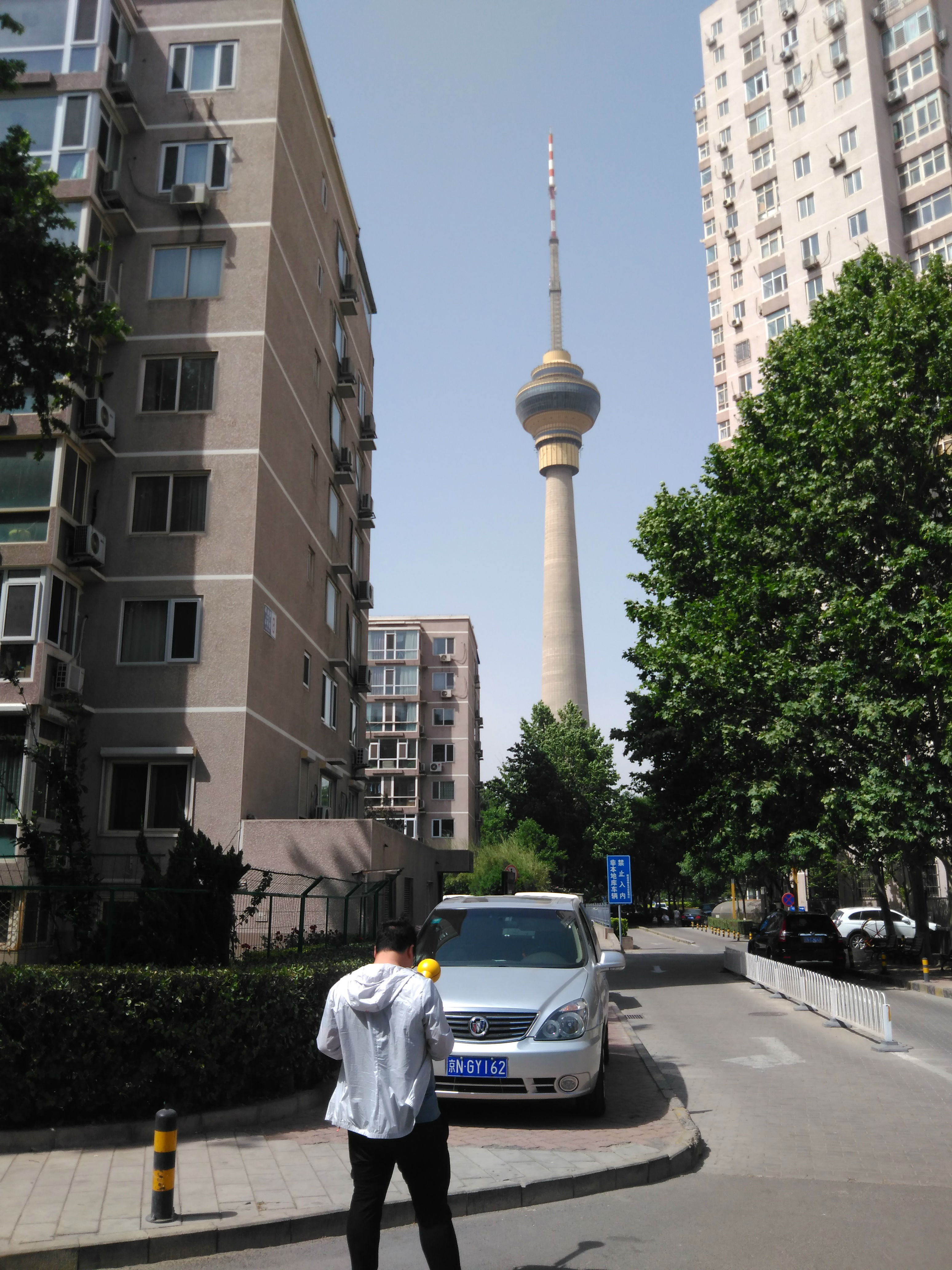

中央电视塔检测
