高压交流输变电设施电磁环境检测解决方案

通过对交流输变电设施周边电磁环境的检测,了解变电站、高压线产生的电场、磁场、噪声及无线电干扰情况,判断其是否符合国家相关标准。

方案概述检测对象检测依据检测仪器检测案例

(1)在变电站四周围墙外5米处进行工频电磁场监测,选择厂界值较大的一侧进行衰减断面监测,间隔5米,测至50米。进行工频电场、磁感应强度测量。

(2)架空线路电磁场衰减断面监测:以架空线路中央为起点,间隔5米,测至50米。

(3)地下电缆电磁场衰减断面监测:在地下电缆正上方地面进行布点,以线路中心为起点,间隔1米测至5米范围内。

(4)变电站厂界噪声监测:在变电站四周围墙外1米处进行噪声测量。

(5)周围环境敏感点监测:对高压线、变电站周围的环境敏感点进行工频电场、工频磁场和噪声测量。

(6)必要时,对高压架空输电线、变电站产生的无线电干扰进行测量。


(1)变电站、配电室、配电箱

(2)架空输电线、地下电缆


(1)《交流输变电工程电磁环境监测方法(试行)》(HJ 681-2013)

(2)《高压架空送电线、变电站无线电干扰测量方法》(GB/T7349-2002)

(3)《建设项目竣工环境保护验收技术规范输变电工程》(HJ705-2014)

(4)《环境影响评价技术导则 输变电工程》(HJ24-2014)

(5)《电磁环境控制限值》(GB8702-2014)

(6)《工业企业厂界环境噪声排放标准》(GB12348-2008)

(7)《声环境质量标准》(GB/T3096-2008)

(8)《高压交流架空送电线路、工频电场和磁场测量方法》(DL/T988-2005)

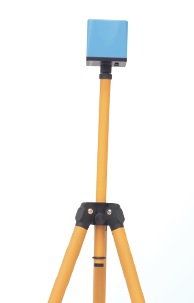

STT  SEM-600电磁辐射分析仪配LF-01探头,测量频率范围为1Hz--100kHz。可对交流输变电设施周边电磁环境进行检测。

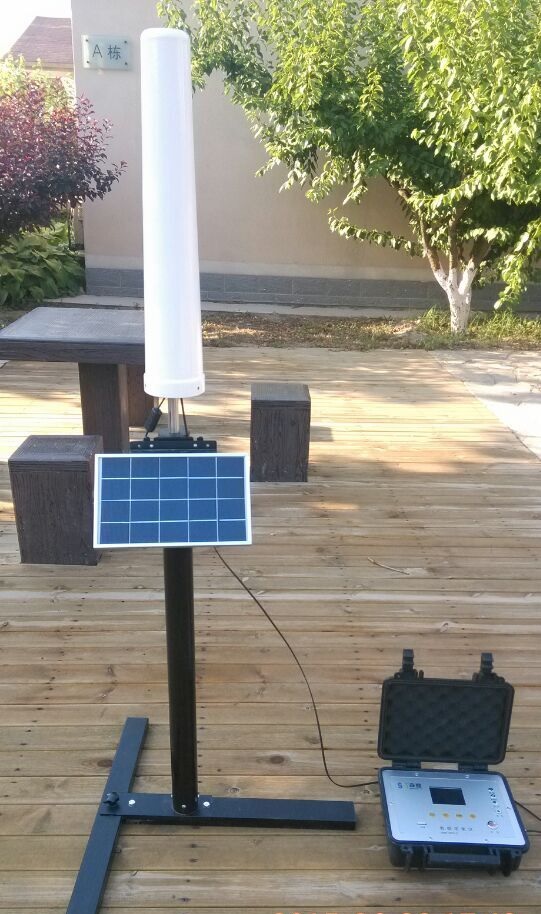

 STT OS-6型、OS-8型自动监测站,测量频率范围为10Hz--6GHz。可对变电站、高压线周边的电磁环境进行长期连续监测,测量不同时段的电磁场水平,捕捉最大工况环境影响状况。

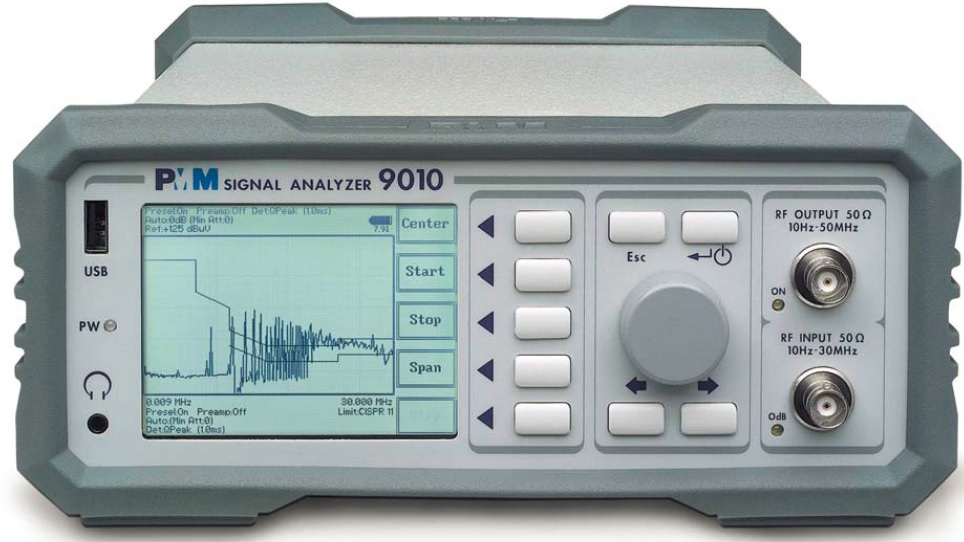

PMM9010/30P型测试接收机,频率范围9kHz--3GHz,可对该输变电设施的无线电干扰进行检测。

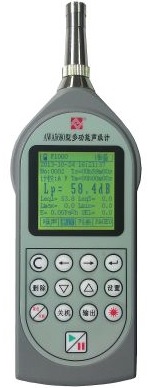

 AWA5680多功能声级计,可对交流输变电设施周边声环境进行检测。

榆州220千伏输变电工程竣工环保验收监测

北京东特高压站配套500KV输变电工程等项目电磁环境、声环境检测

润津夏津风电场110kV升压站至220kV银城变输电工程环境监测

伊敏-诺门罕-阿木古郎220kV输变电工程验收监测

华能乌拉特后旗乌力吉49.5MW风电场220kV输变电工程环境监测

苏尼特左旗环昕新能源有限公司一期50MWP光伏送出工程环境监测

长兴风电场工频电场工频磁场检测项目

赤峰克什克腾旗红土井子风电场项目220kV输变电工程环境监测

罗平500千伏变电站扩建工程环境监测

铜都500kV输变电工程竣工环保验收监测

承德东500kV输变电工程验收监测

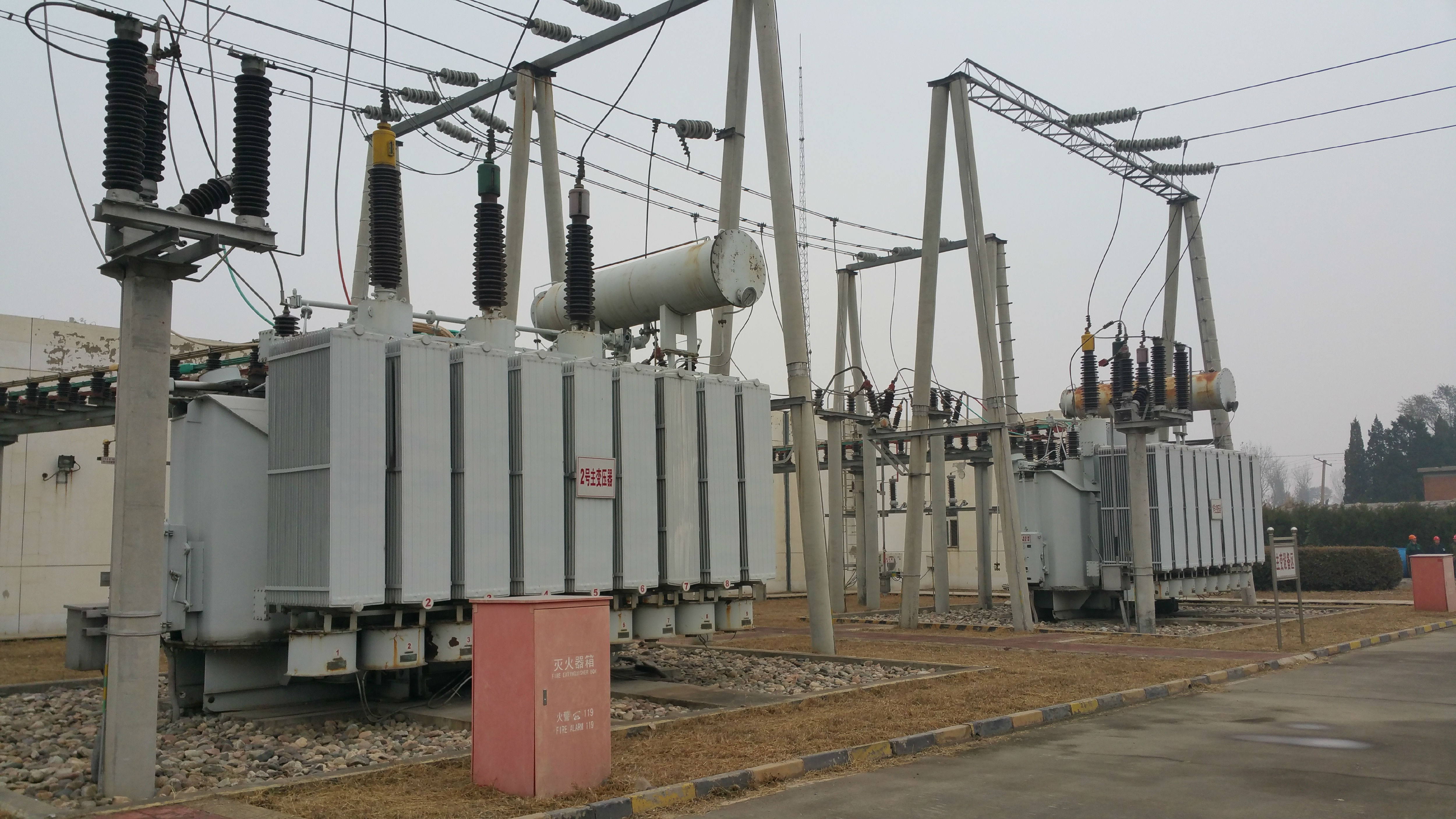

变电站监测

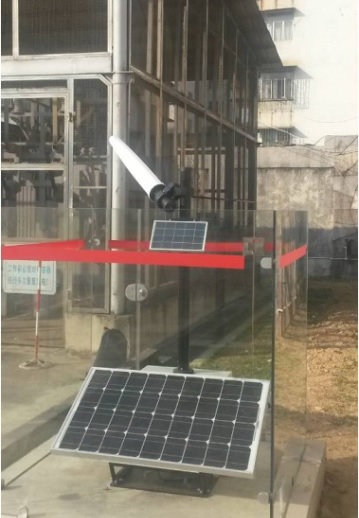

变电站电磁环境自动监测系统

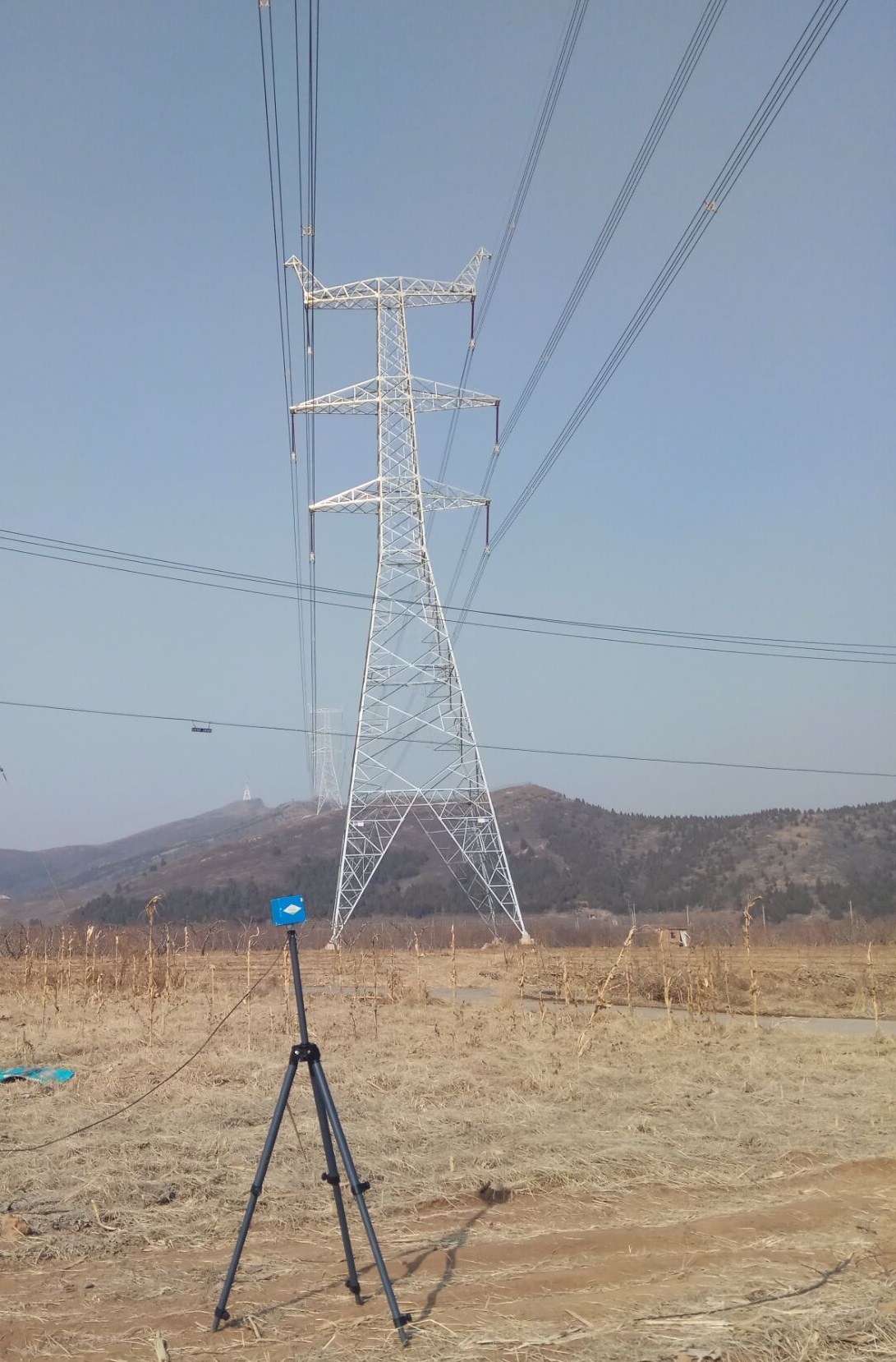

高压线监测

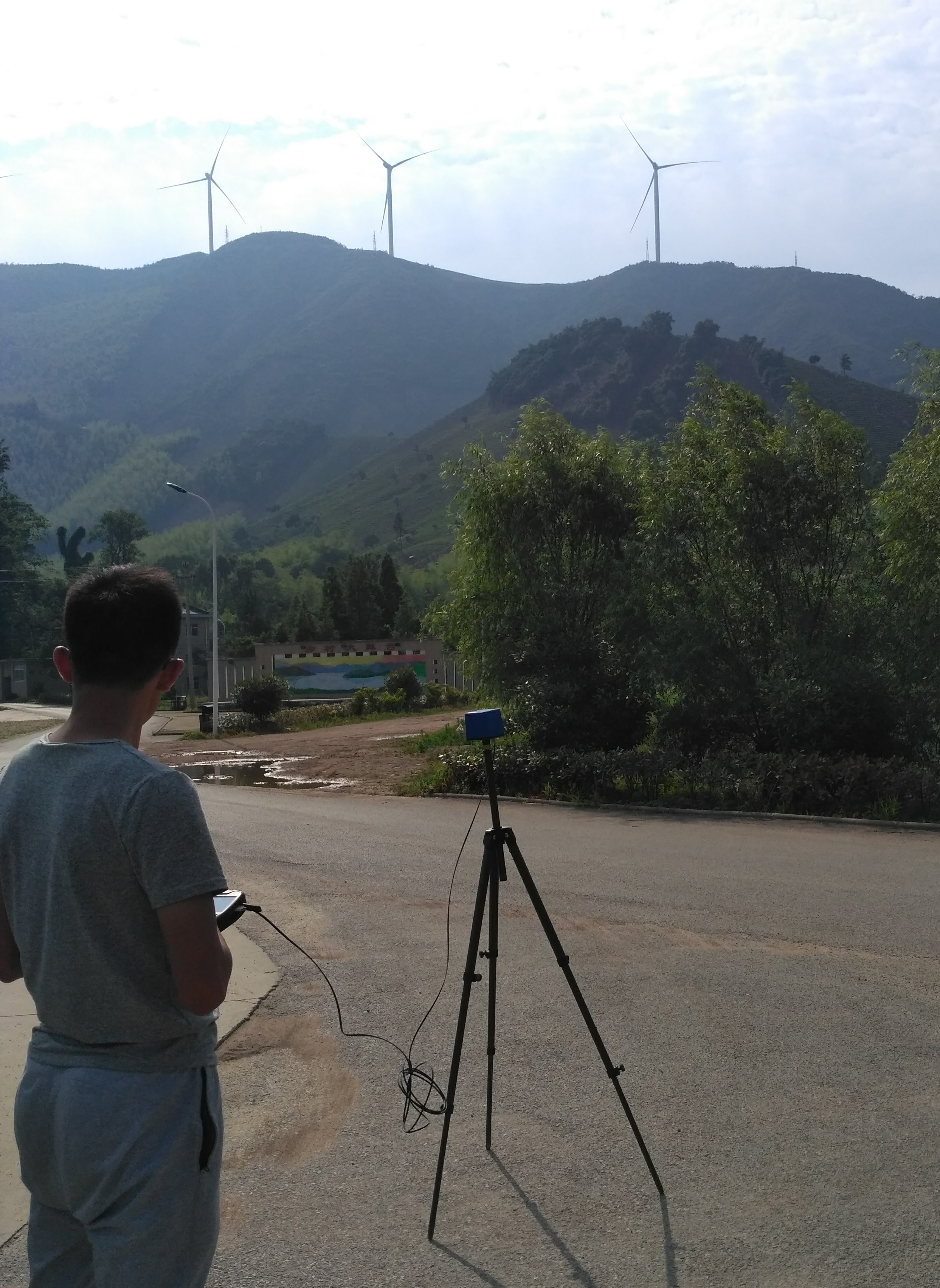

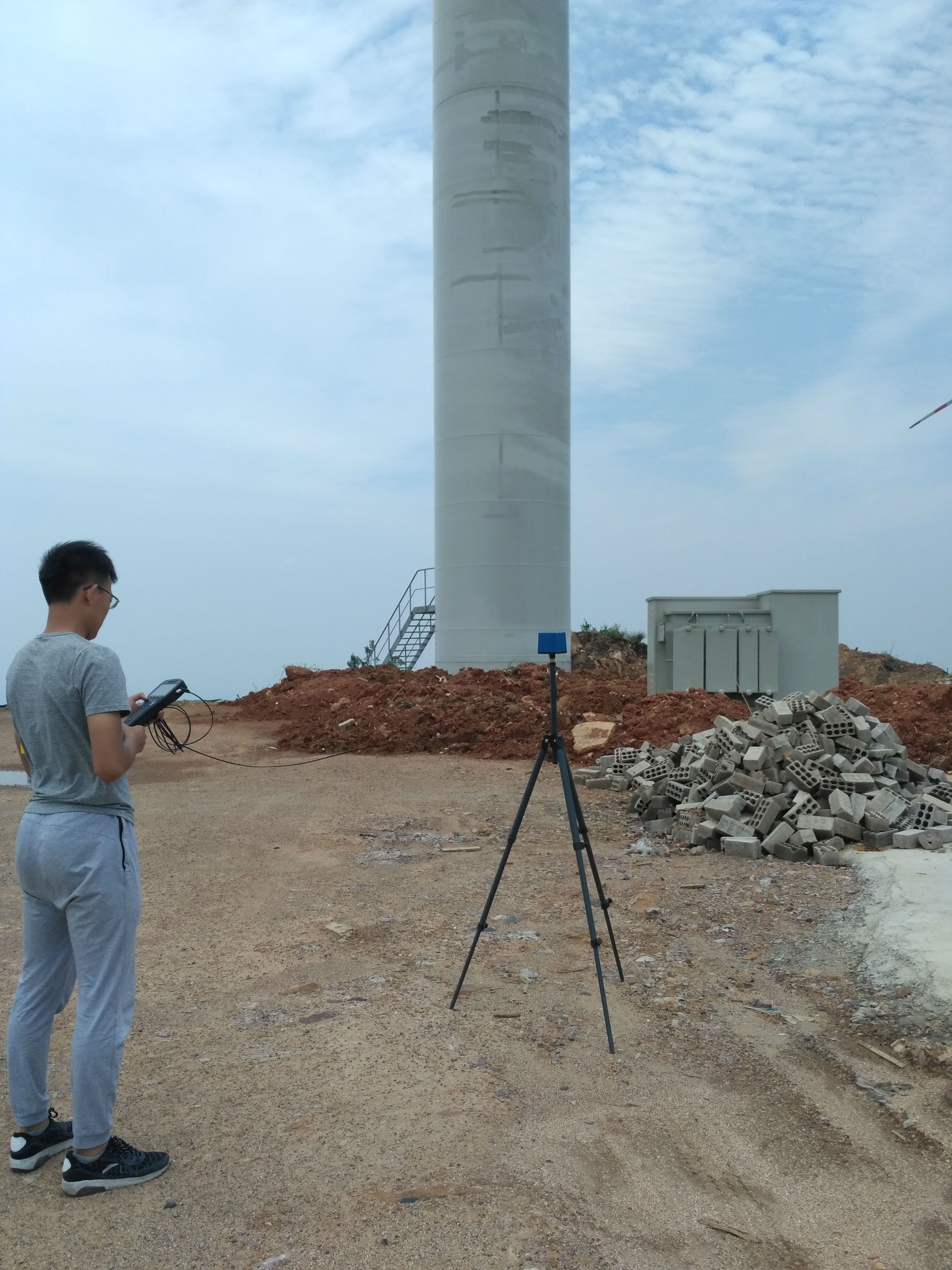

 风电场监测
